产品名称
 CLJZX-CNC-6600
铝型材智能激光锯切生产线

联系我们

聚焦行业核心技术,提供专业智能加工方案

86-186-6370-9391

商务支持:

0531-85992180

电话:

0531-85992183

传真:

153-1531-0799

技术支持:

山东省德州市齐河县华店镇辛店工业园1号
产品简介:

专业用于铝型材的切割、单面激光打孔与双侧激光刻线。

高效率:45°锯片伺服进给,效率高。

大范围:1000-6600mm, 型材宽度150mm,高度150mm。

大功率:配备3KW直联电机,切割带保温材料的型材比2.2KW的效率提高30%

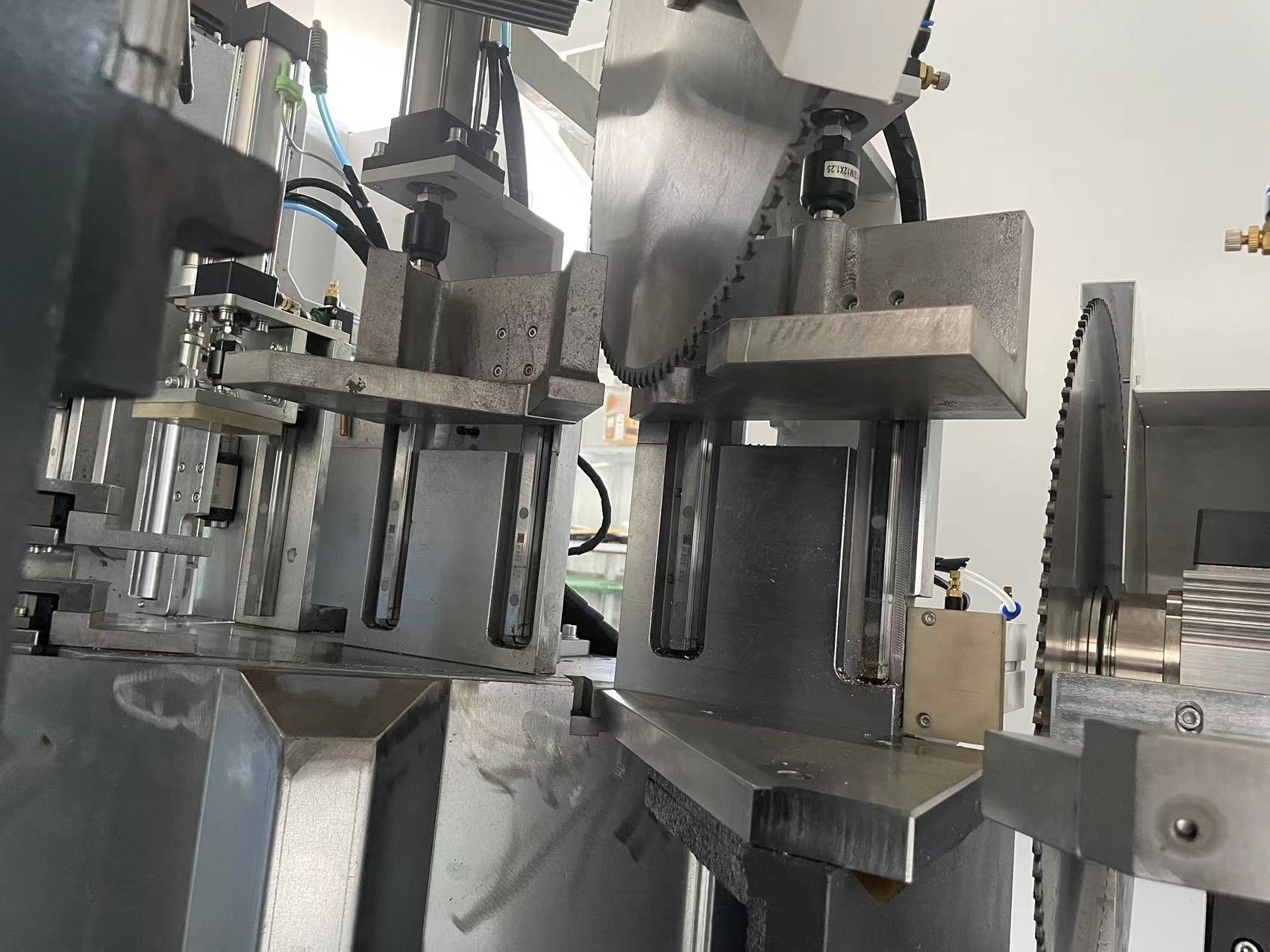

高精度:整体铸造式切割机构,3个固定角度:2个45°+1个90°,切割长度误差±0.5mm,切割型面平面度≤0.10mm,切割角度误差±5′。

可双侧激光刻线,定位准确。

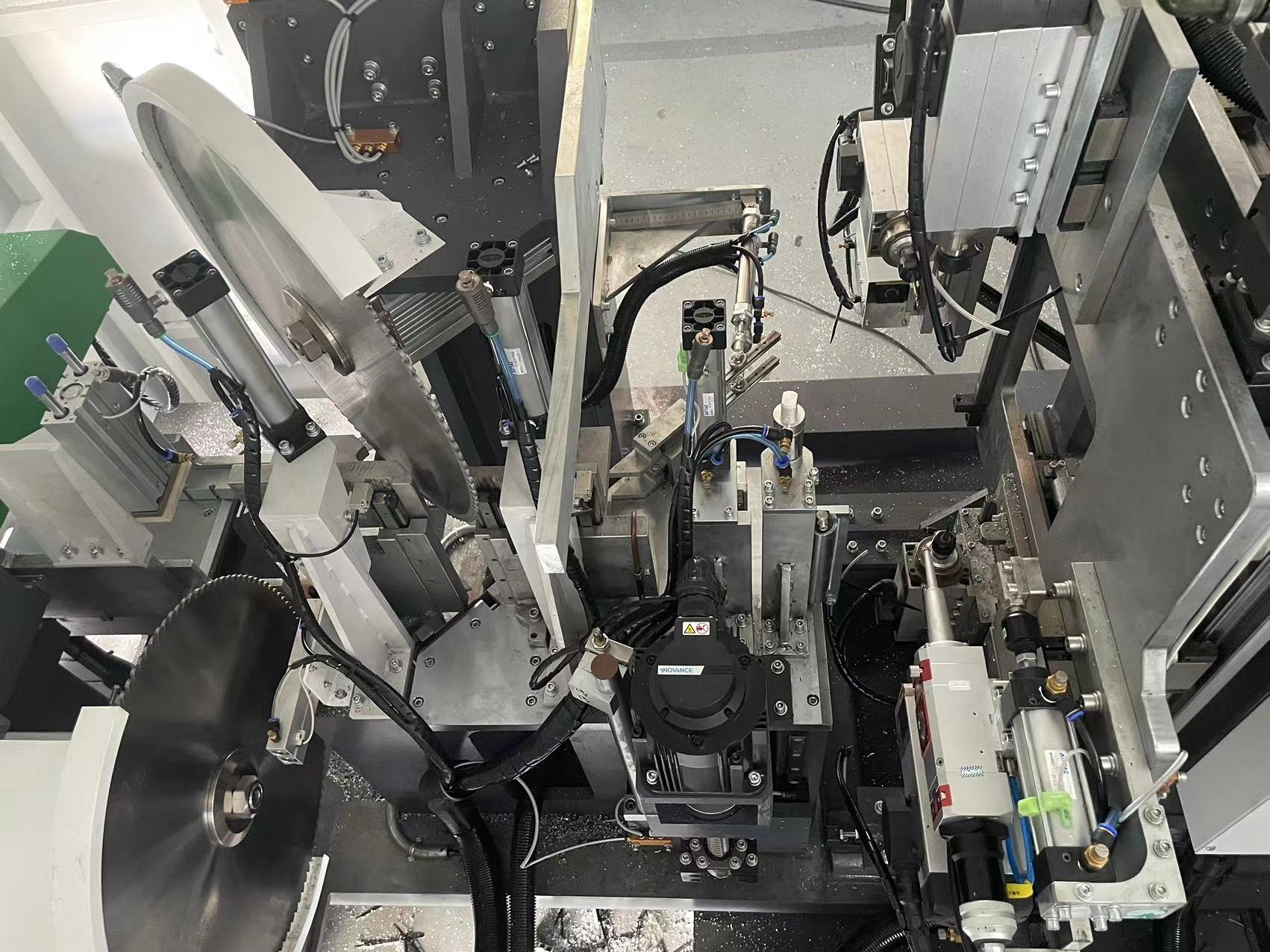

激光加工效率高:后侧配备激光切割装置,功率可随型材壁厚自动调整,切割质量好。根据工艺要求自动切换刻线或切割状态而进行刻线或切割。

前侧配备专用激光刻线机,可双侧同时进行激光刻线,效率高。

傻瓜式操作:无需熟练工、无需调整机械手(可自动旋转夹持异形料)无需考虑型材截面(Z 形扇、转换框也没问题),无需定做靠模,无需考虑型材高度。

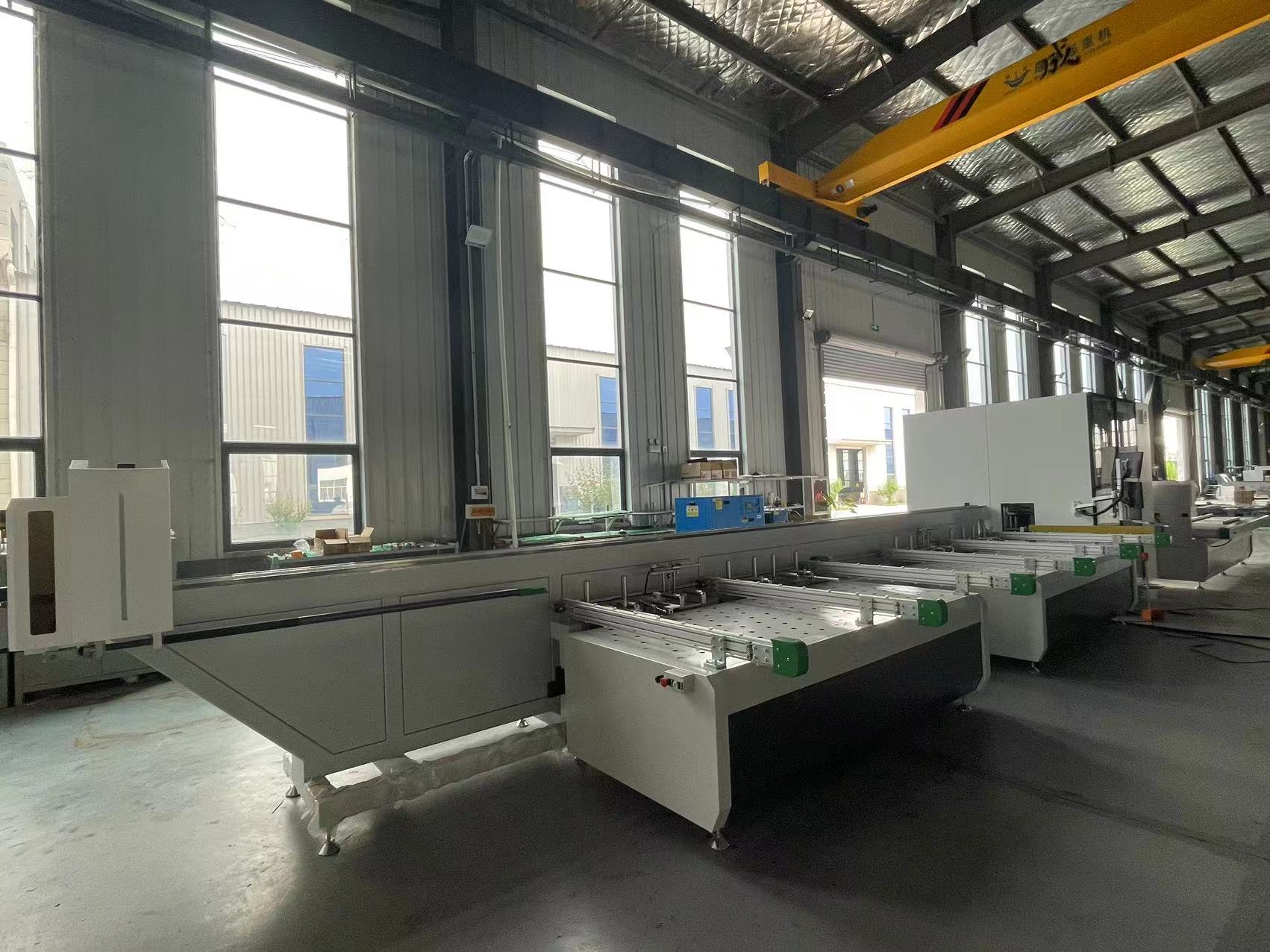

自动化程度高:一名普工即可操作,一次放7支型材,自动完成送料、切割、出料。

智能化:送料系统全伺服控制,智能识别型材数据(高度、壁厚),智能调整加工参数(进给速度、进给位置)

0失误:设备自带防错机构。

数据导入方式:

 1、软件对接:与ERP软件联机,如:Klaes、Jopps、门道云、造易、新格尔等;

 2、网络/优盘导入:按照工厂现有下料单格式即可;

 3、手动输入。

配备自动排屑机(料头)、自动集尘装置(铝屑),降低打扫频率,提高工作效率。

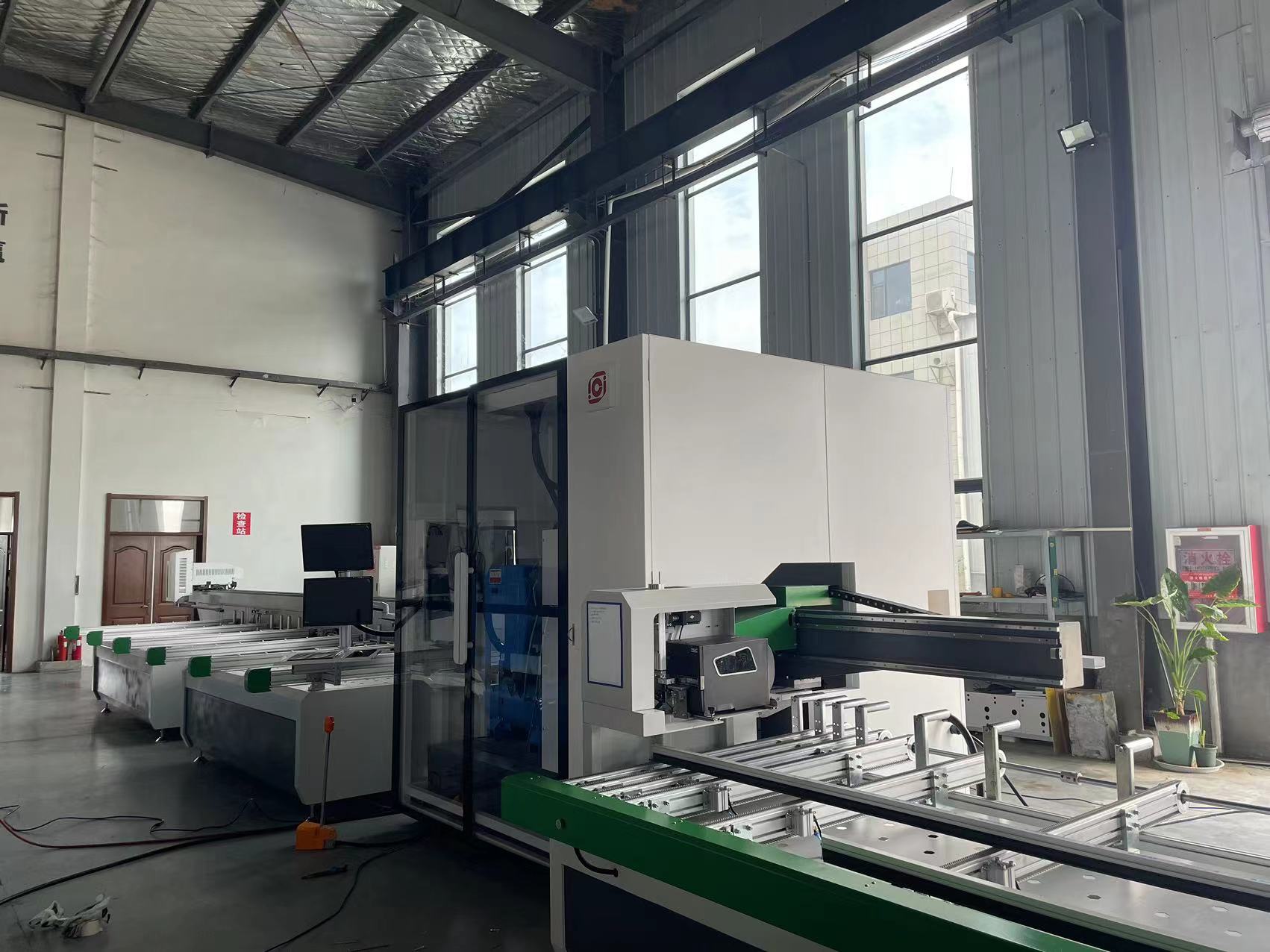

切割仓双层防护,噪音低、安全、环保。

安全:气电保护装置,机械防护装置,确保安全生产。

标配刀具寿命管理系统,锯片需要修磨、更换自动提示。

标配自动维护保养提示功能,提前排除设备隐患,提高设备使用率。

标配产能统计、设备状态时间统计,实时监控,交期可控、降低库存、提高资金流利用率。

具备远程服务功能(维护、保养、培训),节约服务时间,减少停机时间,降低工厂对熟练工人的依赖性。




产品详情:

 电源380V/50Hz

 功率50kw

 气压0.5~0.8Mpa

 耗气量120L/min

 锯切电机3.0KW 2800r/min

 锯片规格φ550×φ30×4.4,Z=120

 锯切长度300~6600mm

 锯切宽度150mm

 锯切高度150mm

 锯切角度45°、90°

 机械手最大速度100m/min

 切割精度±0.2mm

 铣削精度±0.05mm

 切割型面平面度≤0.10mm

 外形尺寸(含两侧工作台)15000×5000×2500mm

 重量7800kg
