产品名称
 CLXFL-CNC-3000B

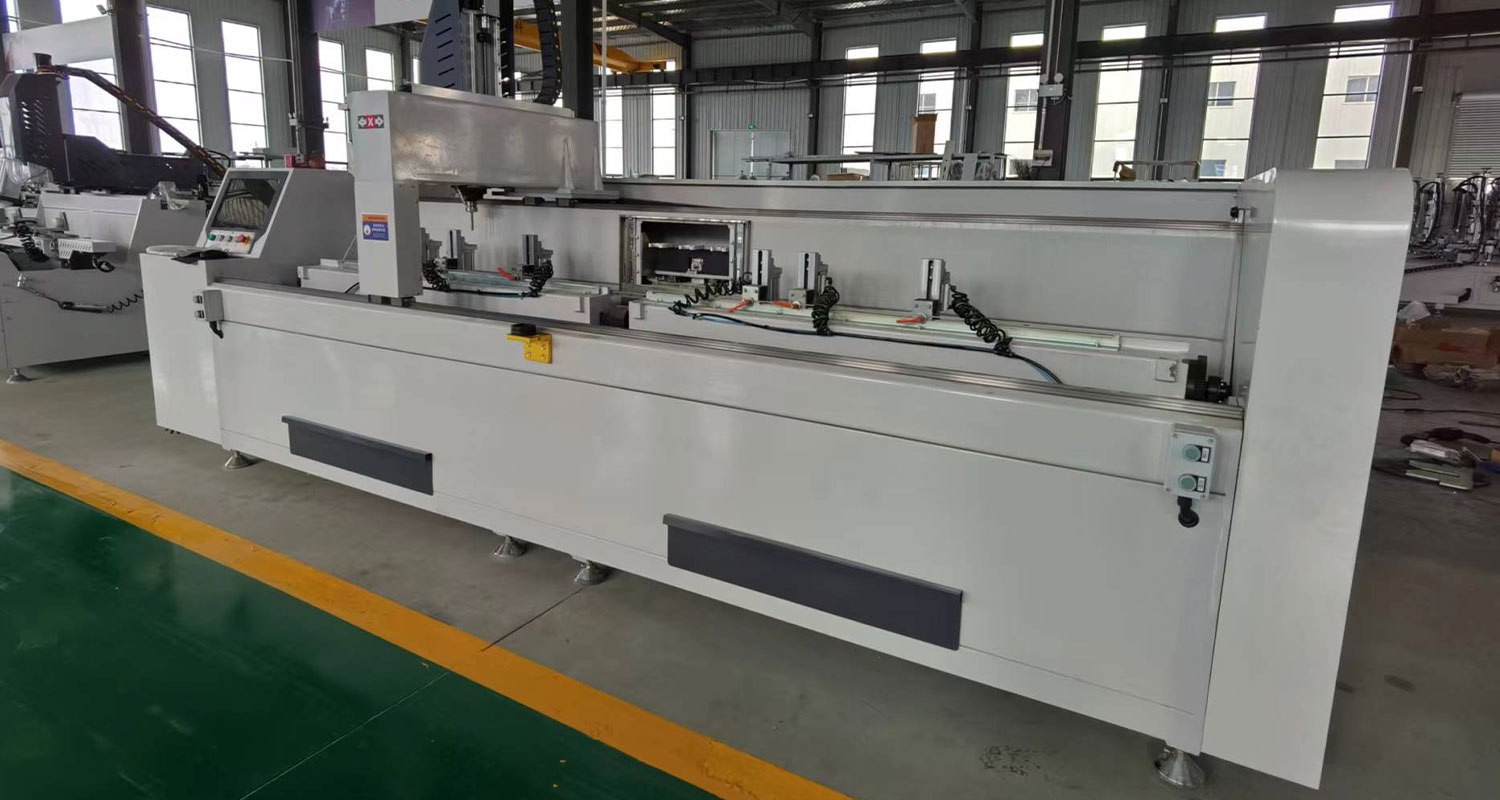

铝型材龙门式数控加工中心

联系我们

聚焦行业核心技术,提供专业智能加工方案

86-186-6370-9391

商务支持:

0531-85992180

电话:

0531-85992183

传真:

153-1531-0799

技术支持:

山东省德州市齐河县华店镇辛店工业园1号
产品简介:

■   适用于铝门窗或幕墙型材的各种型孔、楔槽、流水口等工序精密加工。

■   智能的数控系统和简洁直观的人机界面使操作更加方便快捷,全部加工工序智能化自动完成,无需人工干预,工作效率高、加工精度高、安全可靠。

■   配有三工位刀库,加工过程中自动换刀,可实现不同孔径的铣削加工。

■   全封闭结构设计,高端大气,干净环保,确保操作人员安全。

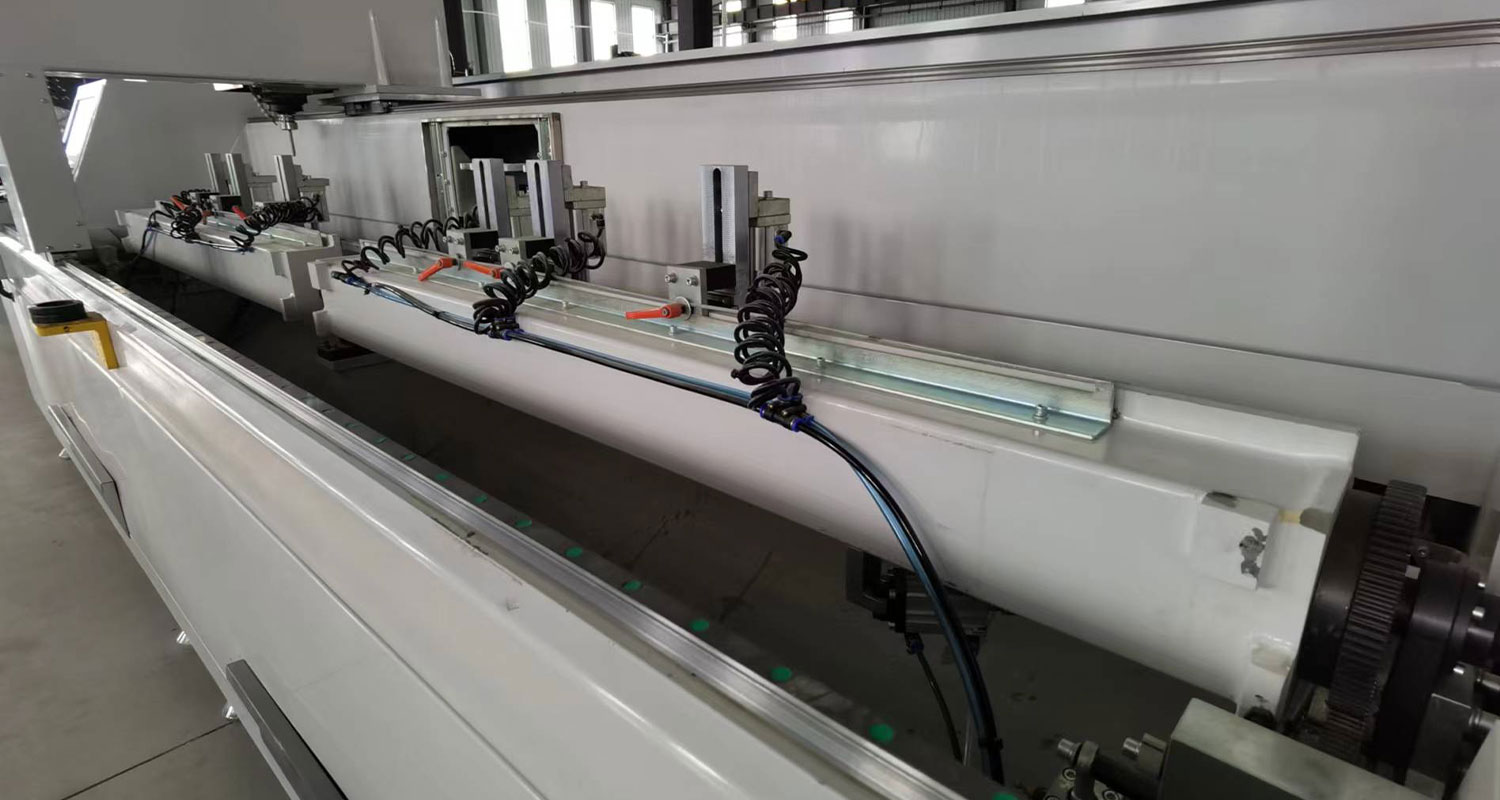

■   可旋转的工作台能够在 -90°、0°和 +90°三个位置相互转换,实现一次夹装完成 3 个面的全部型孔的铣削加工。

■   采用龙门结构设计,床身强度高,整机刚性好,性能稳定可靠、工作精度高,全部动作均由伺服电机、气动系统来实现。

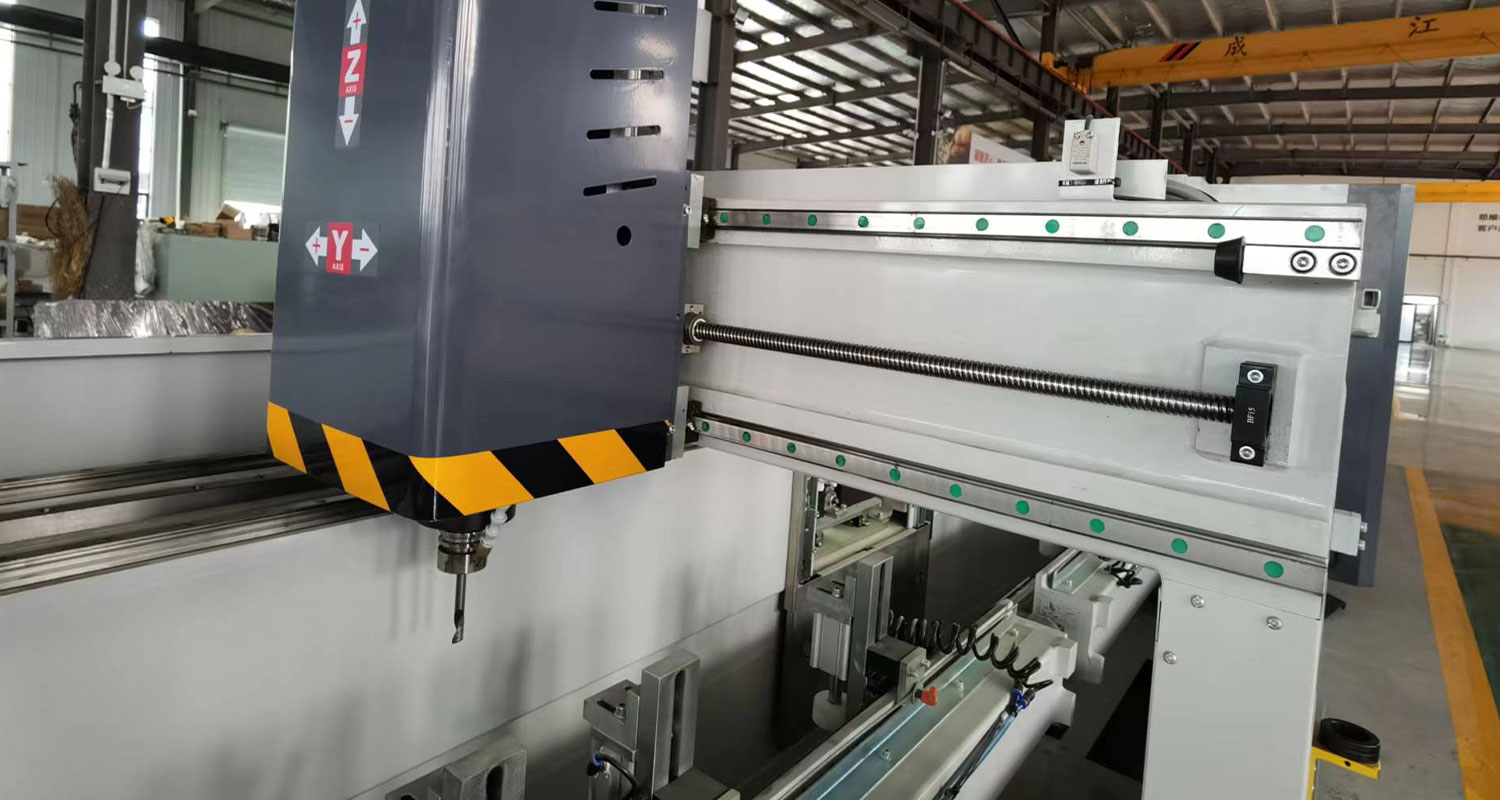

■   运动副采用直线运动轴承,运动阻力小,精度高,保证了 X、Y、Z 三轴运动的平稳性。

■   X 轴采用斜齿轮齿条传递动力 ,Y 轴和 Z 轴采用滚珠丝杠副传递动力,保证加工精度。

■   机头主要部件由铸铁件和高强度铝合金构成,结构紧凑合理,强度高。

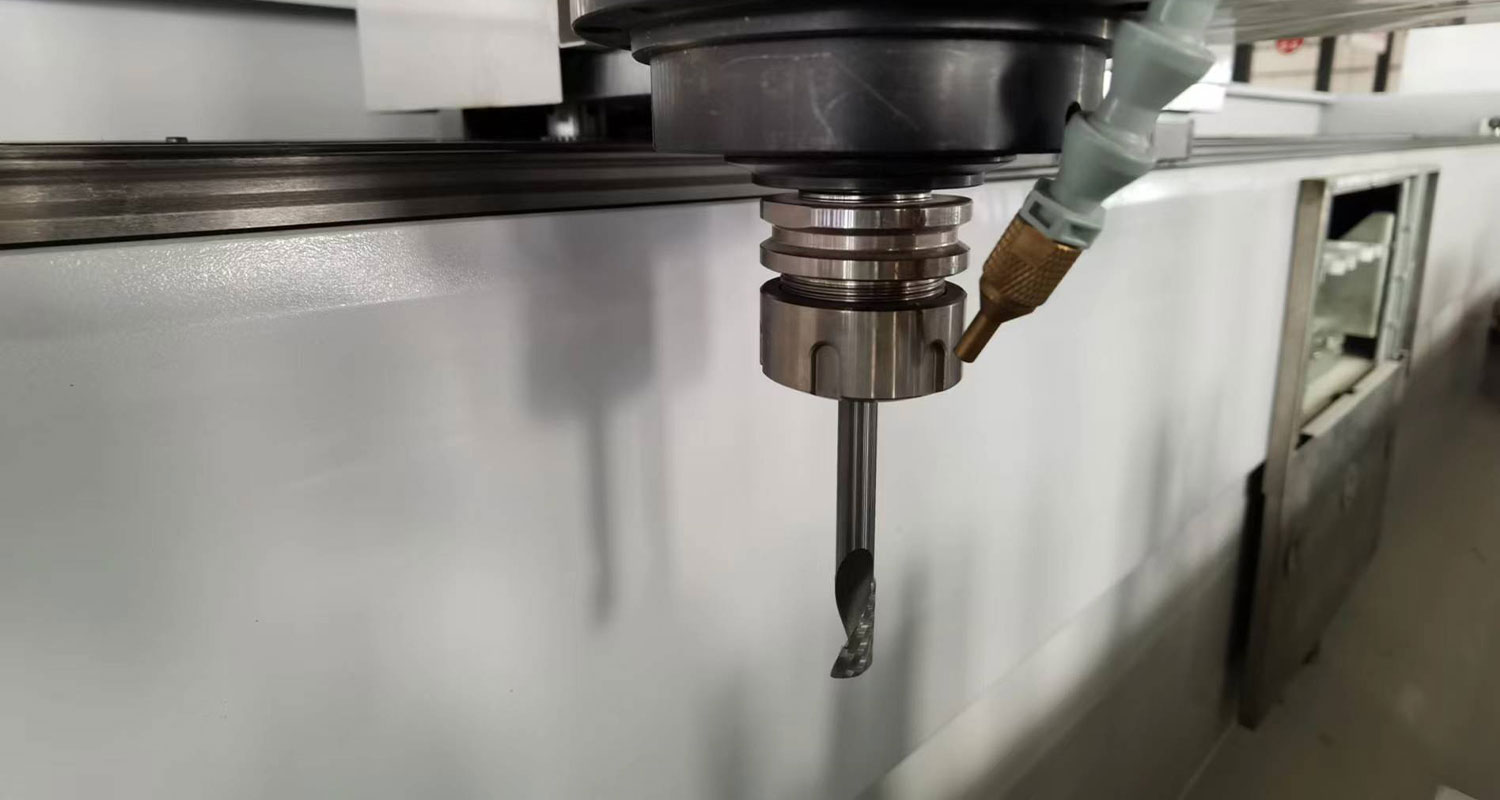

■   采用进口高速电主轴,转动稳定、噪音小、切削能力强。


产品详情:

- 输入电源 : 380V/50Hz

- 总功率 : 7.2kW

- 主轴功率 : 5.5kW

- 主轴转速 : 18000rpm

- 工作气压 : 0.5~0.8MPa

- X 轴横向行程 : 3000mm

- Y 轴纵向行程 : 450mm

- Z 轴垂直行程 : 400mm

- X 轴进给速度 : 0~60m/min

- Y 轴进给速度 : 0~15m/min

- Z 轴进给速度 : 0~15m/min

- 工作台工作位置 : - 90°、0°、+90°

- 刀具夹头 : ER25-Ф8mm、Ф10mm

- 夹具数量 : 6

- 夹具气缸行程 : 50mm

- 加工范围 : 160×160×3200mm

- 外形尺寸 : 4500×1500×1950mm

- 重量 : 约 1200kg
